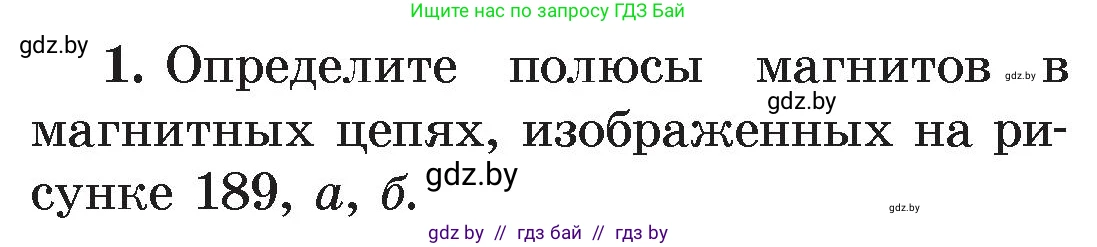

1. Определите полюсы магнитов в магнитных цепях, изображенных на рисунке 189, а, б.

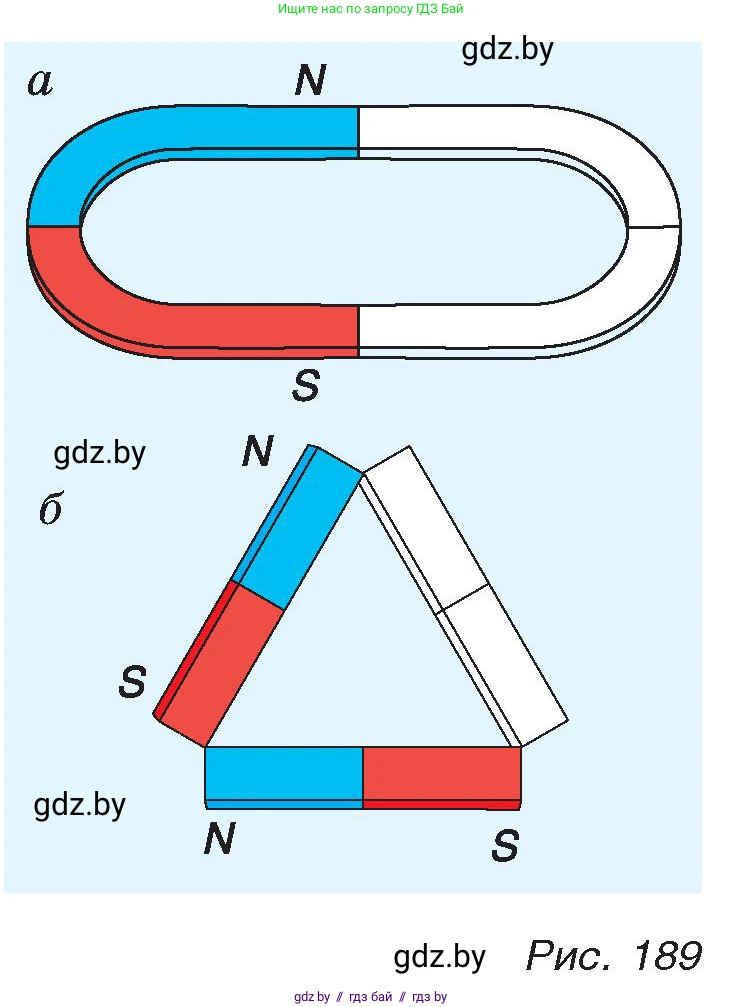

Рис. 189

Определение полюсов магнитов в магнитных цепях основано на фундаментальном правиле магнетизма: разноименные полюсы притягиваются, а одноименные — отталкиваются. В замкнутой магнитной цепи магниты располагаются так, чтобы в точках их соприкосновения находились разноименные полюсы (северный полюс N к южному полюсу S).

а

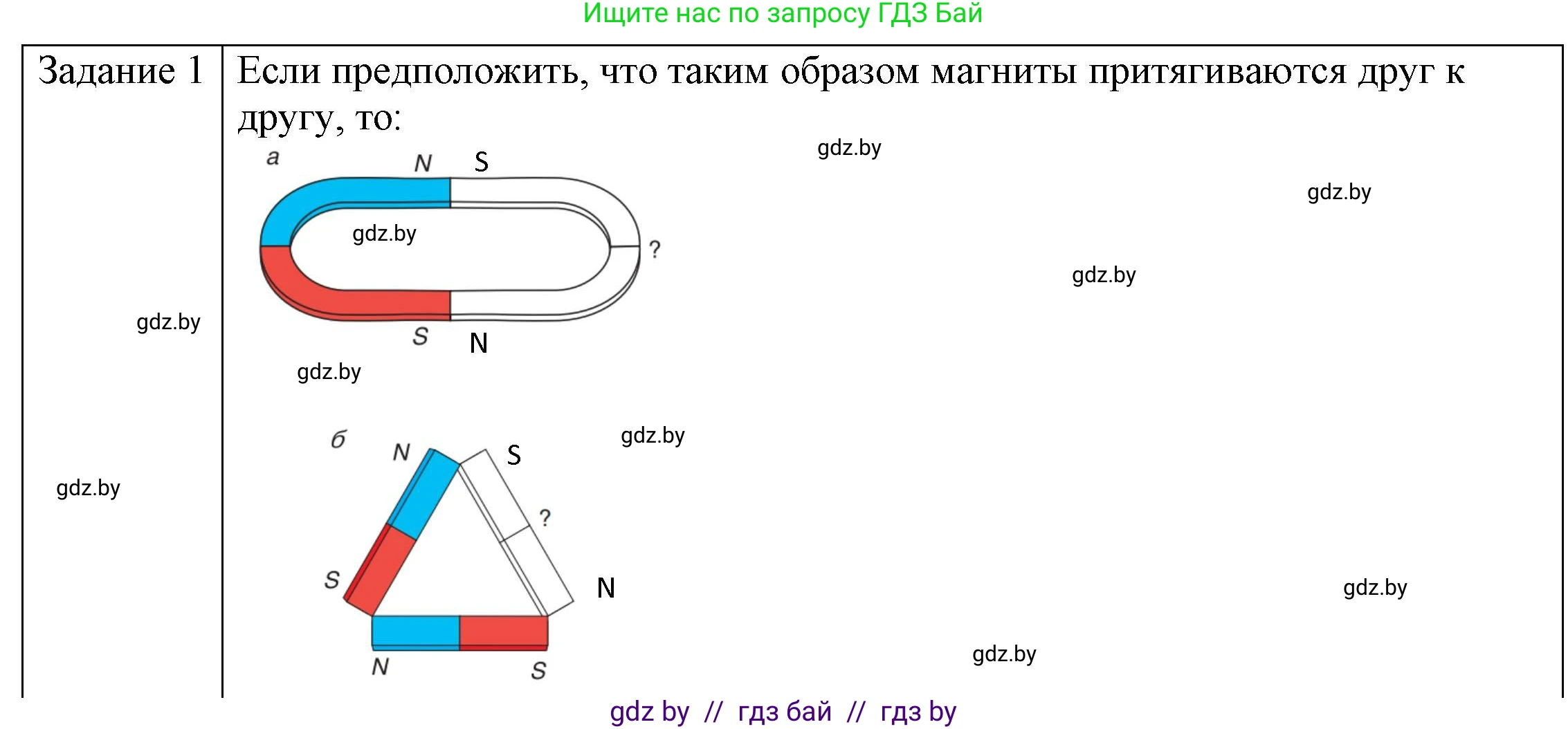

Рассмотрим магнитную цепь на рисунке 189, а. Она состоит из двух магнитов, образующих овал.

У верхнего магнита левый конец — это северный полюс (N). Каждый магнит имеет два полюса, поэтому его правый конец должен быть южным полюсом (S).

У нижнего магнита левый конец — это южный полюс (S). Соответственно, его правый конец должен быть северным полюсом (N).

Проверим, как магниты соединены друг с другом. На левом стыке северный полюс (N) верхнего магнита встречается с южным полюсом (S) нижнего. На правом стыке южный полюс (S) верхнего магнита встречается с северным полюсом (N) нижнего. В обоих случаях разноименные полюсы притягиваются, образуя устойчивую замкнутую цепь.

Ответ: В магнитной цепи 'а' правый конец верхнего магнита является южным полюсом (S), а правый конец нижнего магнита — северным полюсом (N).

б

Рассмотрим магнитную цепь на рисунке 189, б. Она состоит из трех прямых магнитов, сложенных в треугольник.

Полюсы двух магнитов известны: у нижнего магнита слева — северный полюс (N), справа — южный (S); у левого наклонного магнита внизу — южный полюс (S), вверху — северный (N). В левом нижнем углу южный полюс (S) левого магнита соприкасается с северным полюсом (N) нижнего, что соответствует правилу притяжения.

Теперь определим полюсы третьего, правого магнита (белого цвета), который замыкает цепь.

В верхнем углу этот магнит соединяется с левым магнитом, у которого в месте соединения находится северный полюс (N). Следовательно, верхний конец правого магнита должен быть южным полюсом (S).

В правом нижнем углу этот магнит соединяется с нижним магнитом, у которого в месте соединения находится южный полюс (S). Следовательно, нижний конец правого магнита должен быть северным полюсом (N).

Таким образом, у правого магнита верхний полюс — южный (S), а нижний — северный (N).

Ответ: В магнитной цепи 'б' у правого магнита верхний конец является южным полюсом (S), а нижний конец — северным полюсом (N).
