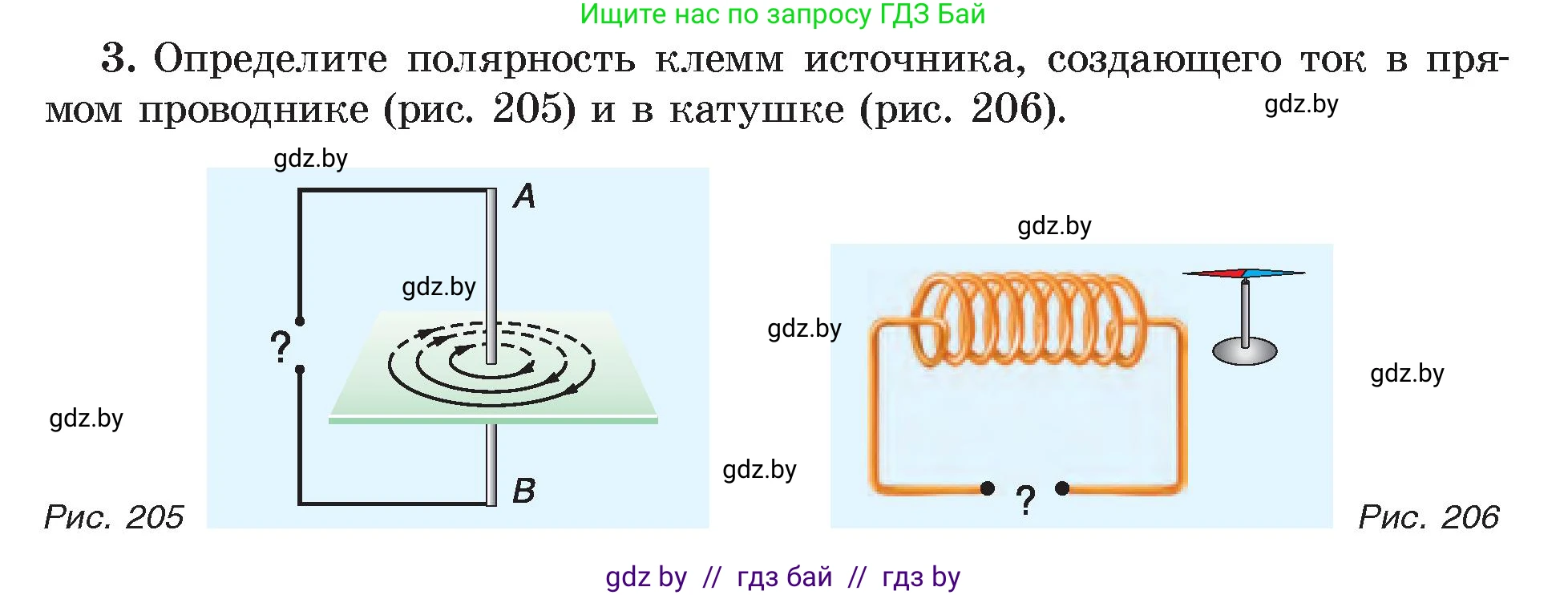

3. Определите полярность клемм источника, создающего ток в прямом проводнике (рис. 205) и в катушке (рис. 206).

Рис. 205

Рис. 206

Рис. 205

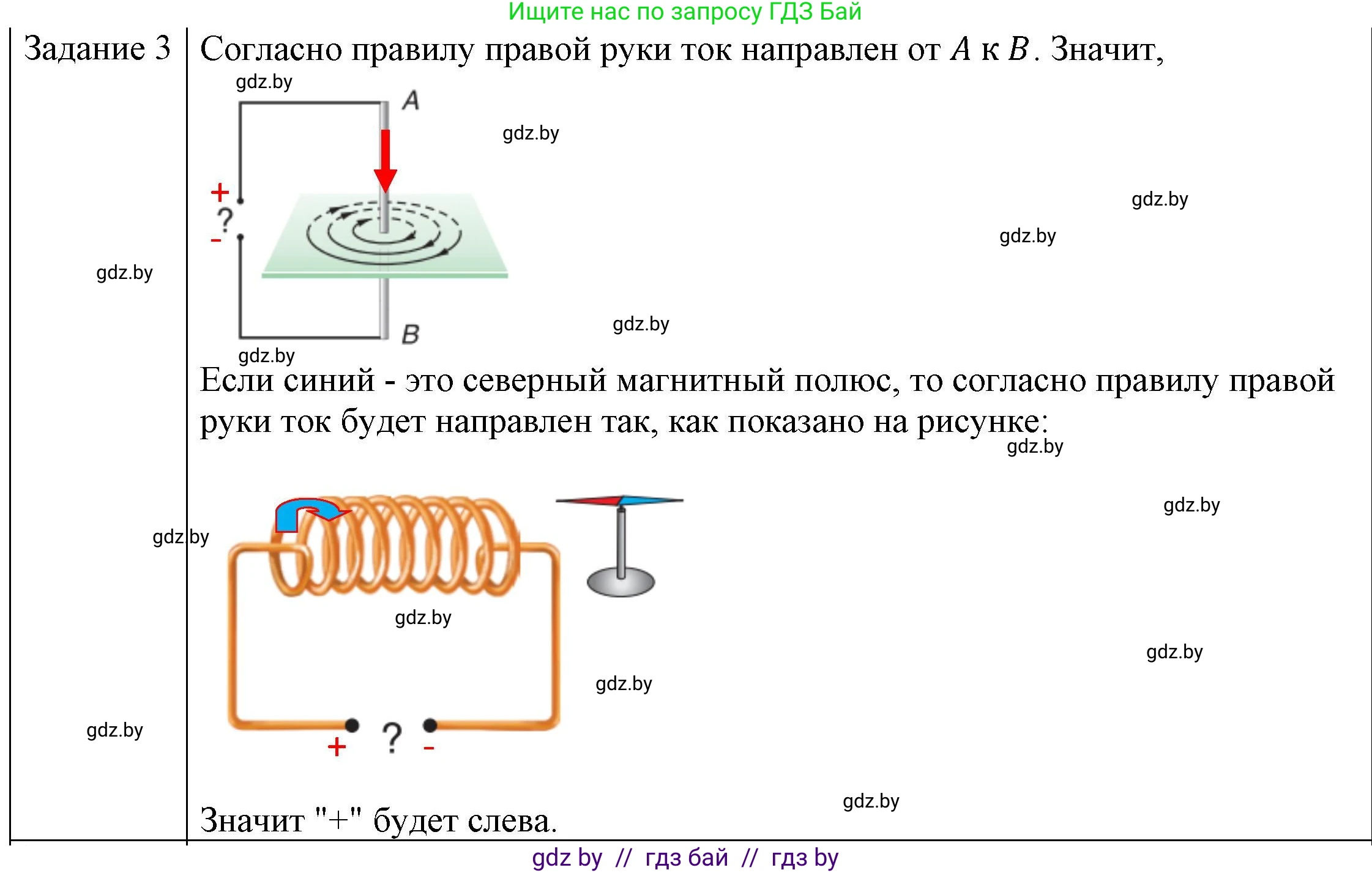

Для определения полярности клемм источника необходимо сначала определить направление тока в проводнике. Направление тока связано с направлением линий его магнитного поля правилом правой руки (или правилом буравчика).

На рисунке видно, что линии магнитной индукции вокруг проводника направлены против часовой стрелки (если смотреть сверху). Согласно правилу правой руки, если расположить большой палец правой руки по направлению тока, то согнутые четыре пальца покажут направление линий магнитного поля. Чтобы четыре пальца были направлены против часовой стрелки, большой палец должен указывать вверх.

Следовательно, ток в проводнике течет снизу вверх, то есть от точки B к точке A. По определению, во внешней цепи электрический ток направлен от положительного полюса источника к отрицательному. Таким образом, клемма, подключенная к точке B, является положительной, а клемма, подключенная к точке A, — отрицательной.

Ответ: Верхняя клемма (у точки А) — отрицательная (–), нижняя клемма (у точки В) — положительная (+).

Рис. 206

Катушка с током является электромагнитом. Положение магнитной стрелки рядом с катушкой позволяет определить ее магнитные полюса. Синий конец стрелки компаса — это ее южный полюс (S), а красный — северный (N).

На рисунке южный полюс (синий) магнитной стрелки притягивается к правому торцу катушки. Поскольку разноименные магнитные полюса притягиваются, правый торец катушки является ее северным полюсом (N). Соответственно, левый торец катушки — южный полюс (S).

Теперь, зная расположение полюсов электромагнита, можно определить направление тока в его обмотке, используя правило правой руки для соленоида. Правило гласит: если обхватить катушку правой рукой так, чтобы вытянутый большой палец указывал на северный полюс (N), то остальные четыре пальца покажут направление тока в витках.

Применив это правило, направим большой палец вправо (к северному полюсу N). Согнутые пальцы покажут, что ток по передней (видимой нам) части витков течет вверх. Это означает, что ток входит в катушку справа и выходит слева. Так как ток во внешней цепи течет от «плюса» к «минусу», правая клемма источника является положительной, а левая — отрицательной.

Ответ: Левая клемма — отрицательная (–), правая клемма — положительная (+).
