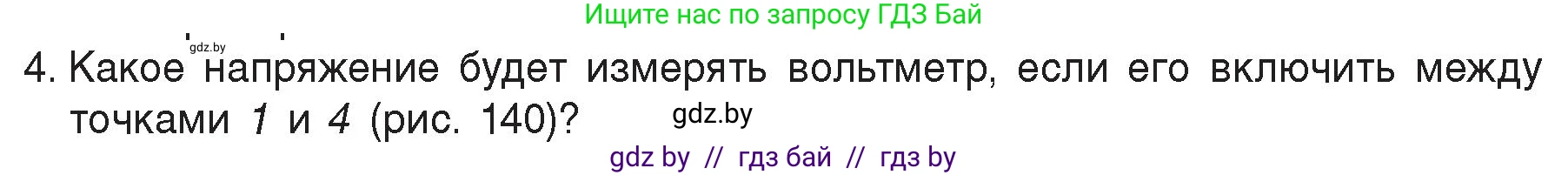

4. Какое напряжение будет измерять вольтметр, если его включить между точками 1 и 4 (рис. 140)?

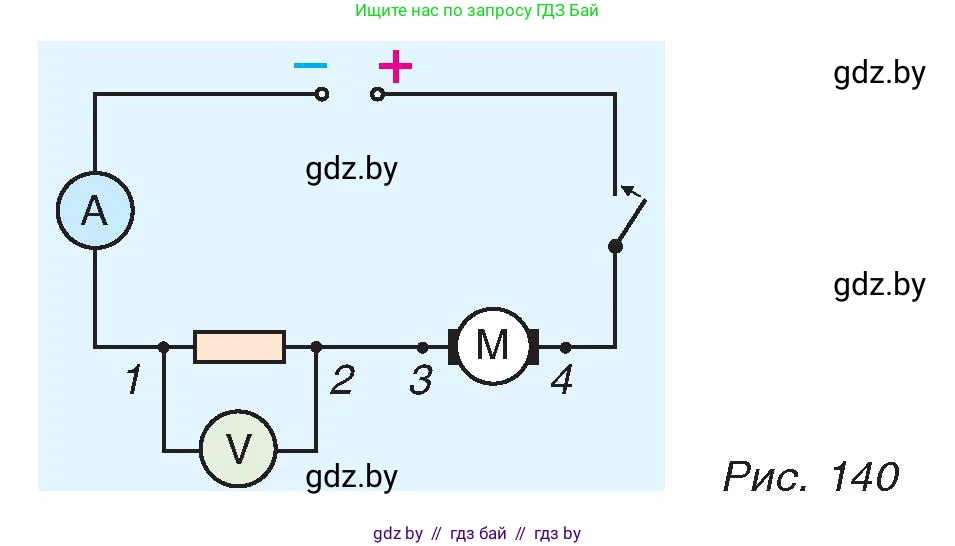

Рис. 140

Решение

Вольтметр — это измерительный прибор, предназначенный для определения разности потенциалов, или электрического напряжения, между двумя точками в электрической цепи. Для выполнения измерения вольтметр подключается параллельно участку цепи, напряжение на котором необходимо измерить.

В данной задаче рассматривается подключение вольтметра между точками 1 и 4. Проанализируем участок цепи между этими точками. Он включает в себя два элемента, соединенных последовательно:

1. Резистор, который находится между точками 1 и 2.

2. Электродвигатель (обозначен буквой M), который находится между точками 3 и 4.

Точки 2 и 3 соединены между собой проводником, сопротивление которого можно считать пренебрежимо малым, а значит, падение напряжения на этом соединении равно нулю.

Согласно законам для последовательного соединения, полное напряжение на участке цепи, состоящем из нескольких последовательно соединенных элементов, равно сумме напряжений на каждом из этих элементов.

Пусть напряжение на резисторе (между точками 1 и 2) равно $U_R$, а напряжение на электродвигателе (между точками 3 и 4) равно $U_M$. Тогда общее напряжение $U_{14}$ между точками 1 и 4, которое измерит вольтметр, будет складываться из напряжений на каждом элементе этого участка:

$U_{14} = U_R + U_M$

Таким образом, при подключении к точкам 1 и 4 вольтметр покажет суммарное напряжение на резисторе и электродвигателе.

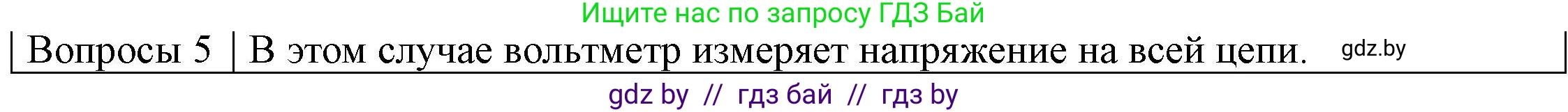

Ответ: Вольтметр, включенный между точками 1 и 4, будет измерять общее напряжение на последовательно соединенных резисторе и электродвигателе, которое равно сумме напряжений на резисторе и на электродвигателе.
