Номер 11, страница 84 - гдз по физике 8 класс учебник Исаченкова, Громыко

11. В цепи, представленной на рисунке 144, использован усложненный ключ-переключатель П. Объясните работу такой цепи. Дополните схему амперметрами, позволяющими измерить силу тока в каждом резисторе.

Рис. 144

Объясните работу такой цепи.

На представленной схеме (рис. 144) изображен источник тока, к которому подключены две параллельные ветви, содержащие резисторы 1 и 2. Особенностью цепи является использование ключа-переключателя П.

Этот переключатель имеет два возможных положения:

1. В первом положении (показано сплошной линией) ключ замыкает цепь, включая в нее резистор 1. Электрический ток течет от положительного полюса источника, проходит через резистор 1, затем через замкнутый контакт переключателя и возвращается к отрицательному полюсу. Ветвь с резистором 2 в этот момент разомкнута, и ток через нее не течет.
2. Во втором, альтернативном положении (показано пунктирной линией), ключ замыкает цепь через резистор 2. Теперь ток проходит через резистор 2 и переключатель, в то время как ветвь с резистором 1 разомкнута.

Таким образом, данная схема с помощью переключателя П позволяет поочередно подключать к источнику тока либо резистор 1, либо резистор 2, тем самым изменяя общее сопротивление и силу тока в цепи.

Ответ: Ключ-переключатель П используется для поочередного включения в электрическую цепь одного из двух резисторов (1 или 2), позволяя выбирать, какая из двух нагрузок будет подключена к источнику тока в данный момент.

Дополните схему амперметрами, позволяющими измерить силу тока в каждом резисторе.

Для измерения силы тока амперметр включается в цепь последовательно с тем участком, ток в котором необходимо измерить. Чтобы иметь возможность измерить ток в каждом из резисторов, нужно установить два амперметра:

• Амперметр $A_1$ для измерения силы тока $I_1$ в ветви с резистором 1. Он включается в разрыв цепи последовательно с резистором 1.
• Амперметр $A_2$ для измерения силы тока $I_2$ в ветви с резистором 2. Он включается в разрыв цепи последовательно с резистором 2.

При замыкании цепи через резистор 1 амперметр $A_1$ покажет значение тока $I_1$, а $A_2$ — ноль. При переключении на резистор 2 амперметр $A_2$ покажет ток $I_2$, а $A_1$ — ноль.

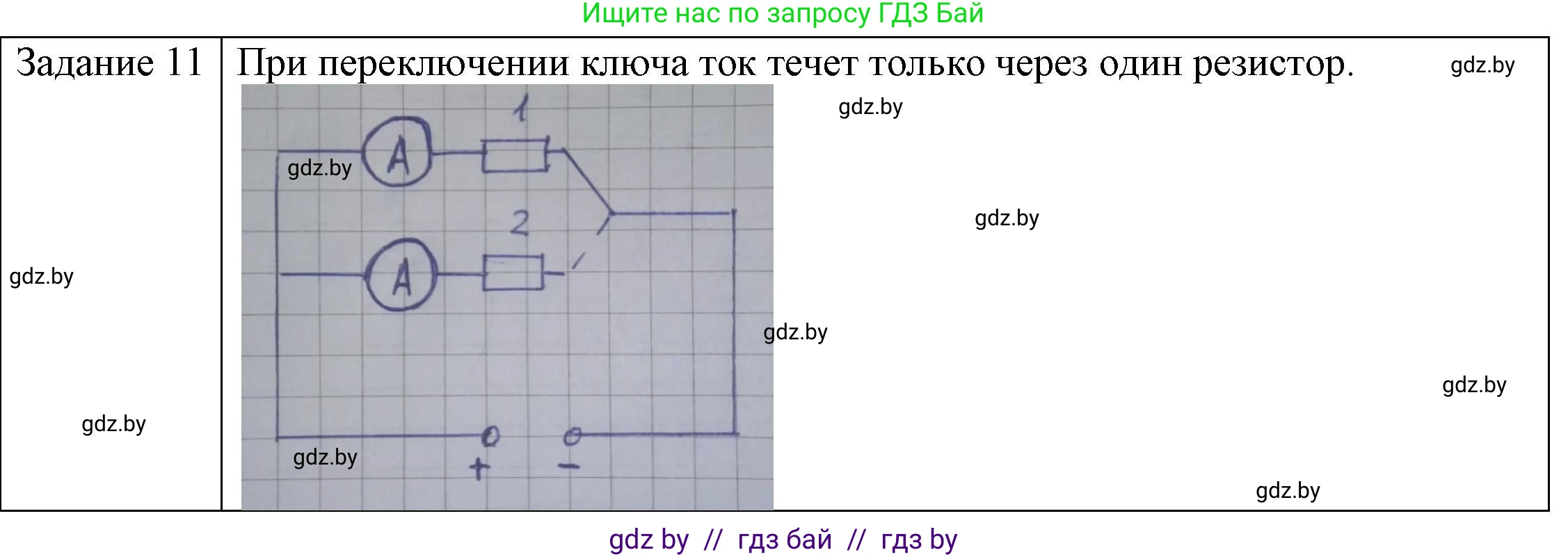

Модифицированная схема выглядит следующим образом:

Ответ: Для измерения силы тока в каждом из резисторов необходимо включить по одному амперметру ($A_1$ и $A_2$) последовательно в каждую из ветвей, как показано на схеме выше.
