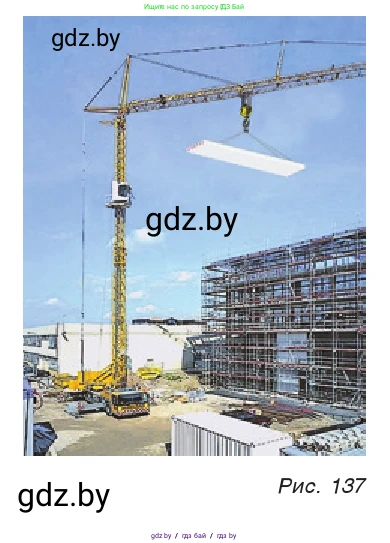

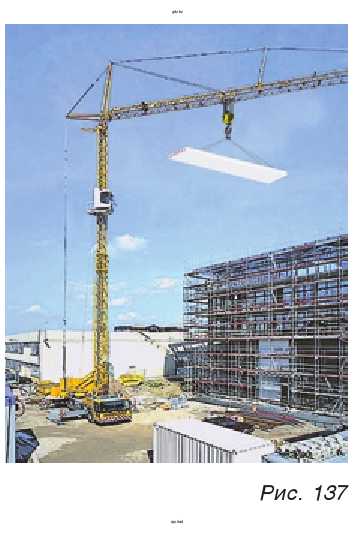

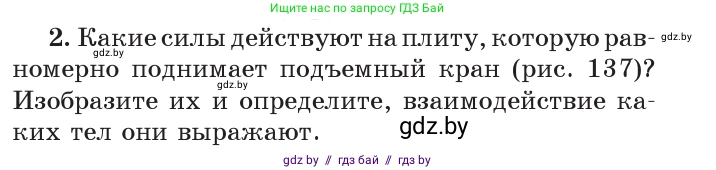

2. Какие силы действуют на плиту, которую равномерно поднимает подъемный кран (рис. 137)? Изобразите их и определите, взаимодействие каких тел они выражают.

Поскольку подъемный кран поднимает плиту равномерно, ее скорость постоянна ($v = \text{const}$), а ускорение равно нулю ($a = 0$). Согласно первому закону Ньютона, это означает, что векторная сумма всех действующих на плиту сил равна нулю. То есть все силы, действующие на плиту, уравновешивают друг друга.

Силы, действующие на плиту

На плиту в данном случае действуют две основные силы:
1. Сила тяжести ($F_{тяж}$). Это сила, с которой Земля притягивает к себе плиту. Она приложена к центру масс плиты и направлена строго вертикально вниз.
2. Сила упругости ($F_{упр}$), также известная как сила натяжения тросов. Это сила, с которой тросы крана тянут плиту вверх. Она направлена вертикально вверх вдоль тросов.
Существует также сила сопротивления воздуха, которая направлена против движения (то есть вниз), но в таких задачах ее величиной обычно пренебрегают, так как она намного меньше двух других сил.
Так как движение равномерное, силы скомпенсированы. Это значит, что модуль силы упругости равен модулю силы тяжести:
$F_{упр} = F_{тяж}$

Ответ: На плиту действуют две уравновешивающие друг друга силы: направленная вертикально вниз сила тяжести и равная ей по величине, направленная вертикально вверх сила натяжения тросов крана.

Изображение сил и взаимодействие тел

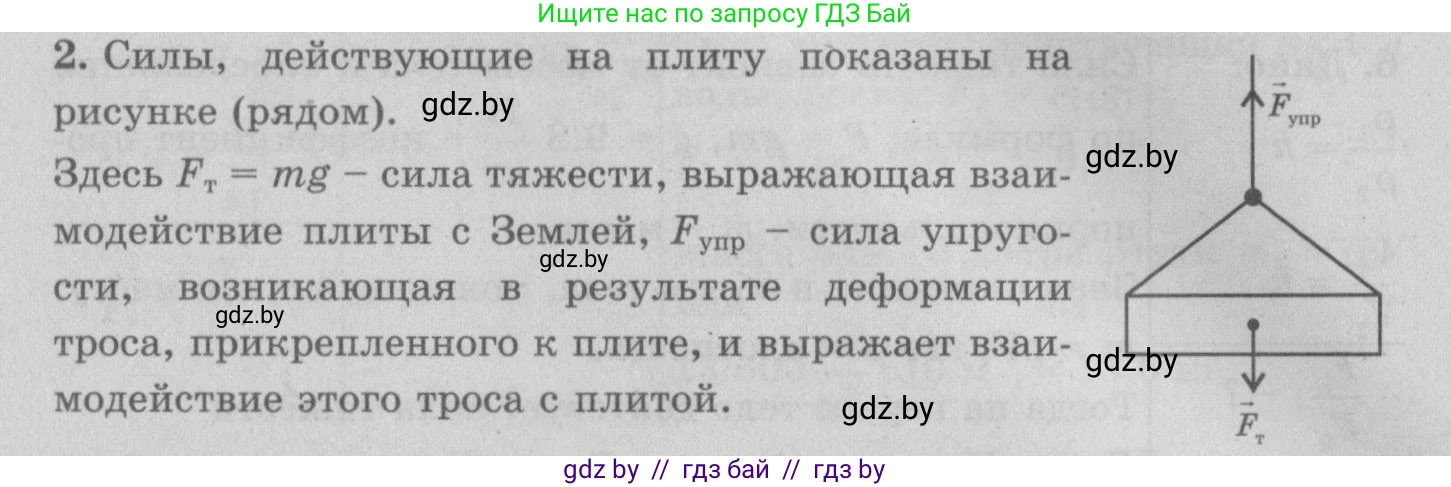

Схематично силы, действующие на плиту, можно изобразить следующим образом:

На этой схеме векторы сил $F_{упр}$ и $F_{тяж}$ равны по длине, так как их модули равны, и направлены в противоположные стороны.
Каждая сила выражает взаимодействие определенных тел:
- Сила тяжести ($F_{тяж}$) возникает в результате гравитационного взаимодействия плиты и Земли.
- Сила упругости ($F_{упр}$) возникает в результате электромагнитного взаимодействия плиты и тросов крана.

Ответ: Сила тяжести выражает взаимодействие плиты и Земли. Сила натяжения тросов выражает взаимодействие плиты и тросов. На диаграмме эти силы изображают в виде двух равных по модулю и противоположных по направлению векторов, приложенных к плите.
