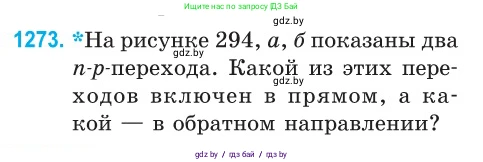

1273. *На рисунке 294, а, б показаны два n-р-перехода. Какой из этих переходов включен в прямом, а какой — в обратном направлении?

$ \text{+ \text{—} } n \text{ | } p \text{ \text{—} -} $

а

$ \text{+ \text{—} } p \text{ | } n \text{ \text{—} -} $

б

Рис. 294

Для определения типа включения p-n перехода необходимо проанализировать, к каким полюсам источника тока подключены p-область и n-область полупроводника.

Прямое включение (или прямой сдвиг) p-n перехода происходит, когда к p-области (где основными носителями заряда являются положительно заряженные «дырки») подключают положительный полюс источника тока, а к n-области (где основные носители — отрицательно заряженные электроны) — отрицательный полюс. При таком подключении высота потенциального барьера на границе p-n перехода уменьшается, и через переход протекает значительный электрический ток (прямой ток).

Обратное включение (или обратный сдвиг) p-n перехода происходит, когда к p-области подключают отрицательный полюс источника тока, а к n-области — положительный полюс. В этом случае высота потенциального барьера увеличивается, что препятствует движению основных носителей заряда через переход. В результате через переход протекает лишь очень малый ток (обратный ток), обусловленный неосновными носителями заряда.

a) На рисунке а n-область соединена с положительным полюсом источника (+), а p-область — с отрицательным (–). Такое подключение является обратным.

Ответ: p-n переход на рисунке а включен в обратном направлении.

б) На рисунке б p-область соединена с положительным полюсом источника (+), а n-область — с отрицательным (–). Такое подключение является прямым.

Ответ: p-n переход на рисунке б включен в прямом направлении.
