Номер 1, страница 185 - гдз по физике 10 класс учебник Громыко, Зенькович

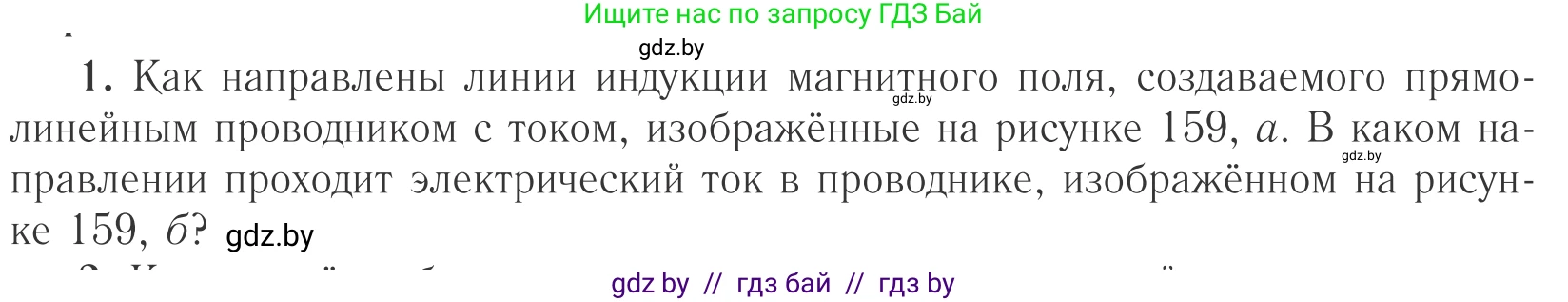

1. Как направлены линии индукции магнитного поля, создаваемого прямолинейным проводником с током, изображённые на рисунке 159, а. В каком направлении проходит электрический ток в проводнике, изображённом на рисунке 159, б?

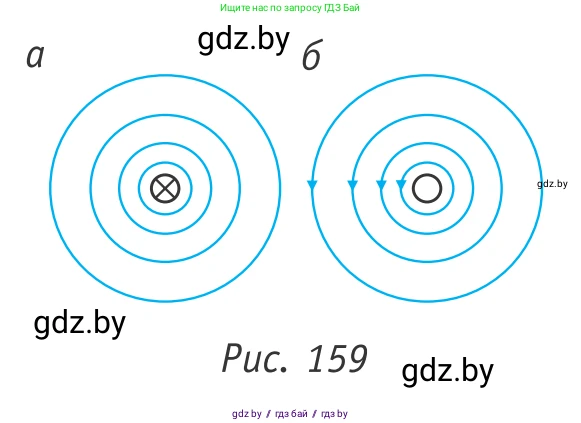

Рис. 159

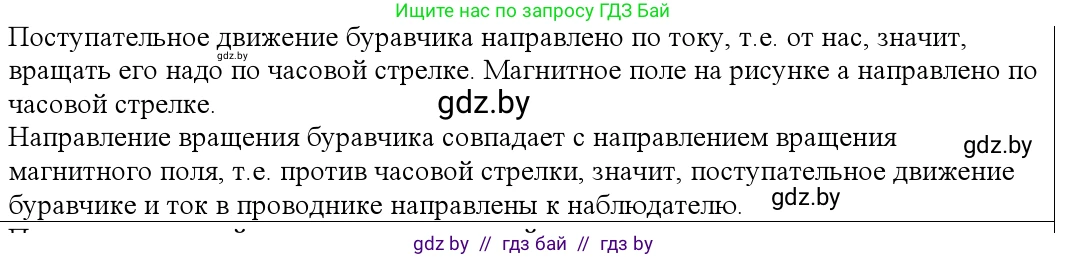

Для определения направления линий индукции магнитного поля, создаваемого проводником с током, а также для определения направления тока по известным линиям индукции, используется правило правой руки (или правило буравчика).

а

На рисунке 159, а, изображен проводник, в котором ток течет от наблюдателя за плоскость рисунка. Это направление условно обозначается крестиком в кружке (⊗), символизирующим оперение улетающей стрелы. Чтобы определить направление линий индукции магнитного поля, применим правило правой руки: если расположить большой палец правой руки по направлению тока (в данном случае, от себя, в плоскость рисунка), то четыре согнутых пальца, обхватывающие проводник, укажут направление линий магнитной индукции. В этом случае пальцы будут направлены по часовой стрелке.

Ответ: Линии индукции магнитного поля направлены по часовой стрелке.

б

На рисунке 159, б, стрелками показано направление линий индукции магнитного поля — они направлены против часовой стрелки. Чтобы определить направление тока в проводнике, снова применим правило правой руки, но в обратную сторону. Расположим правую руку так, чтобы четыре согнутых пальца совпадали с направлением линий индукции (против часовой стрелки). Тогда отогнутый на 90° большой палец укажет направление электрического тока в проводнике. В данном случае большой палец будет направлен из плоскости рисунка на наблюдателя. Такое направление условно обозначается точкой в кружке (⊙), символизирующей острие летящей на нас стрелы.

Ответ: Электрический ток в проводнике направлен из плоскости рисунка на наблюдателя.
