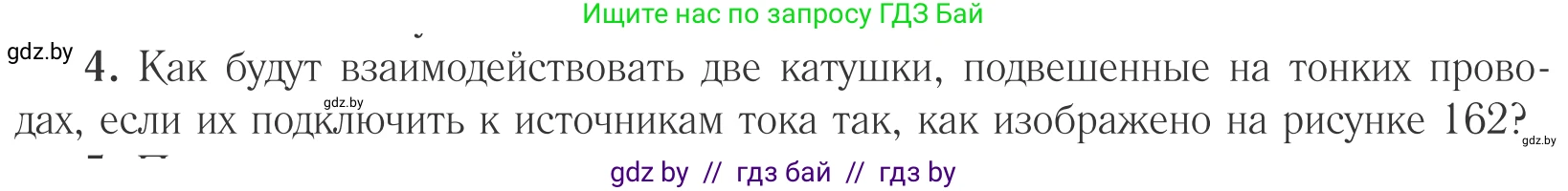

4. Как будут взаимодействовать две катушки, подвешенные на тонких проводах, если их подключить к источникам тока так, как изображено на рисунке 162?

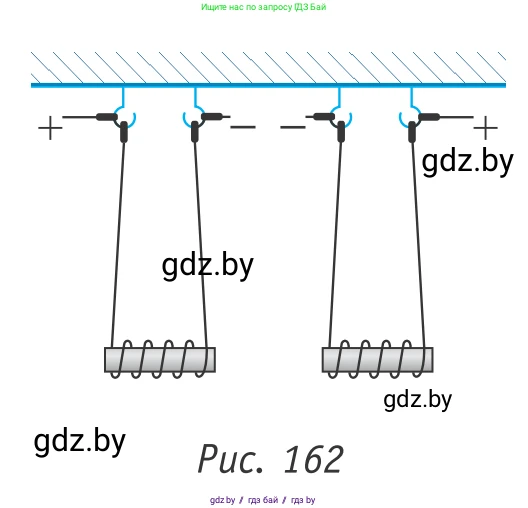

Рис. 162

Решение

Когда по виткам катушки протекает электрический ток, она превращается в электромагнит и создает вокруг себя магнитное поле. Взаимодействие двух таких катушек будет зависеть от того, какими магнитными полюсами они обращены друг к другу. Чтобы определить полюсы каждой катушки, воспользуемся правилом правой руки для соленоида.

Правило правой руки гласит: если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление на северный полюс (N) магнита.

1. Левая катушка. Источник тока подключен так, что ток течет от «+» (слева) к «–» (справа). Глядя на рисунок, можно определить, что в передней, видимой нам части обмотки, ток направлен снизу вверх. Применив правило правой руки, мысленно обхватим катушку так, чтобы четыре пальца были направлены вверх. Тогда большой палец будет указывать вправо. Это означает, что правый конец левой катушки является ее северным полюсом (N), а левый – южным (S).

2. Правая катушка. Здесь ток течет от «+» (справа) к «–» (слева). Направление намотки провода такое же, как и у левой катушки. Следовательно, в передней части обмотки ток будет направлен сверху вниз. Применив правило правой руки, направим четыре пальца вниз по виткам. Большой палец при этом будет указывать влево. Это означает, что левый конец правой катушки является ее северным полюсом (N), а правый – южным (S).

В результате катушки оказываются обращены друг к другу своими северными полюсами (N). Известно, что одноименные магнитные полюсы отталкиваются.

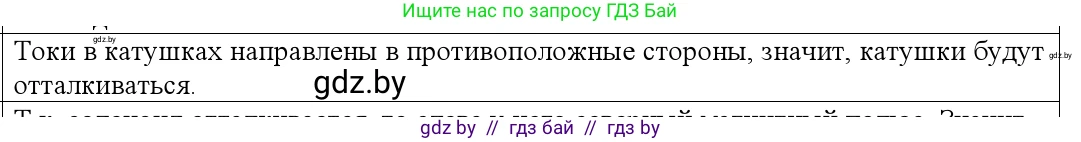

Ответ: Катушки будут отталкиваться друг от друга.
