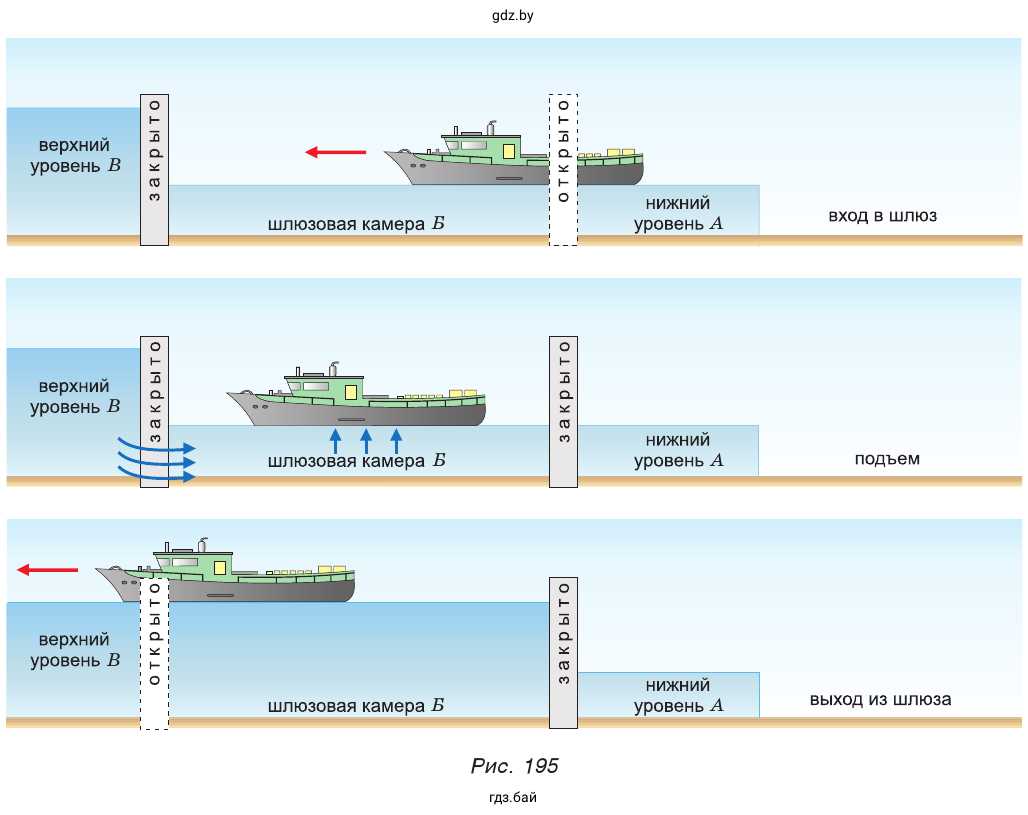

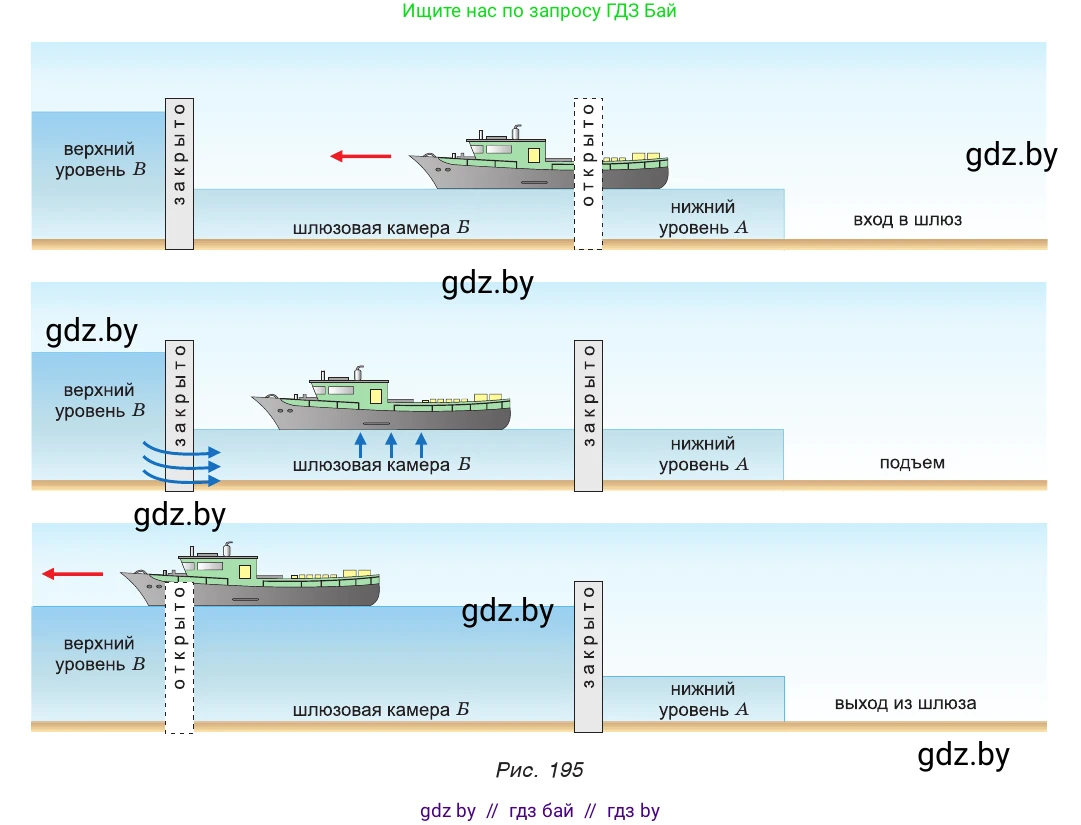

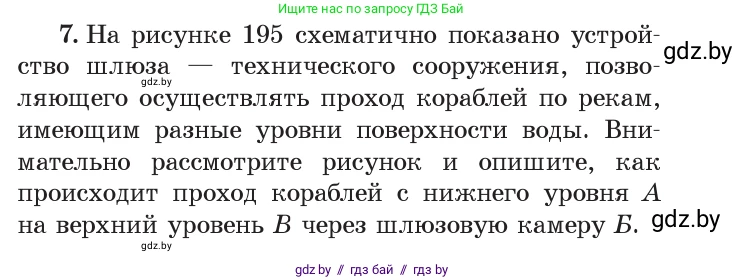

7. На рисунке 195 схематично показано устройство шлюза — технического сооружения, позволяющего осуществлять проход кораблей по рекам, имеющим разные уровни поверхности воды. Внимательно рассмотрите рисунок и опишите, как происходит проход кораблей с нижнего уровня A на верхний уровень B через шлюзовую камеру Б.

Решение

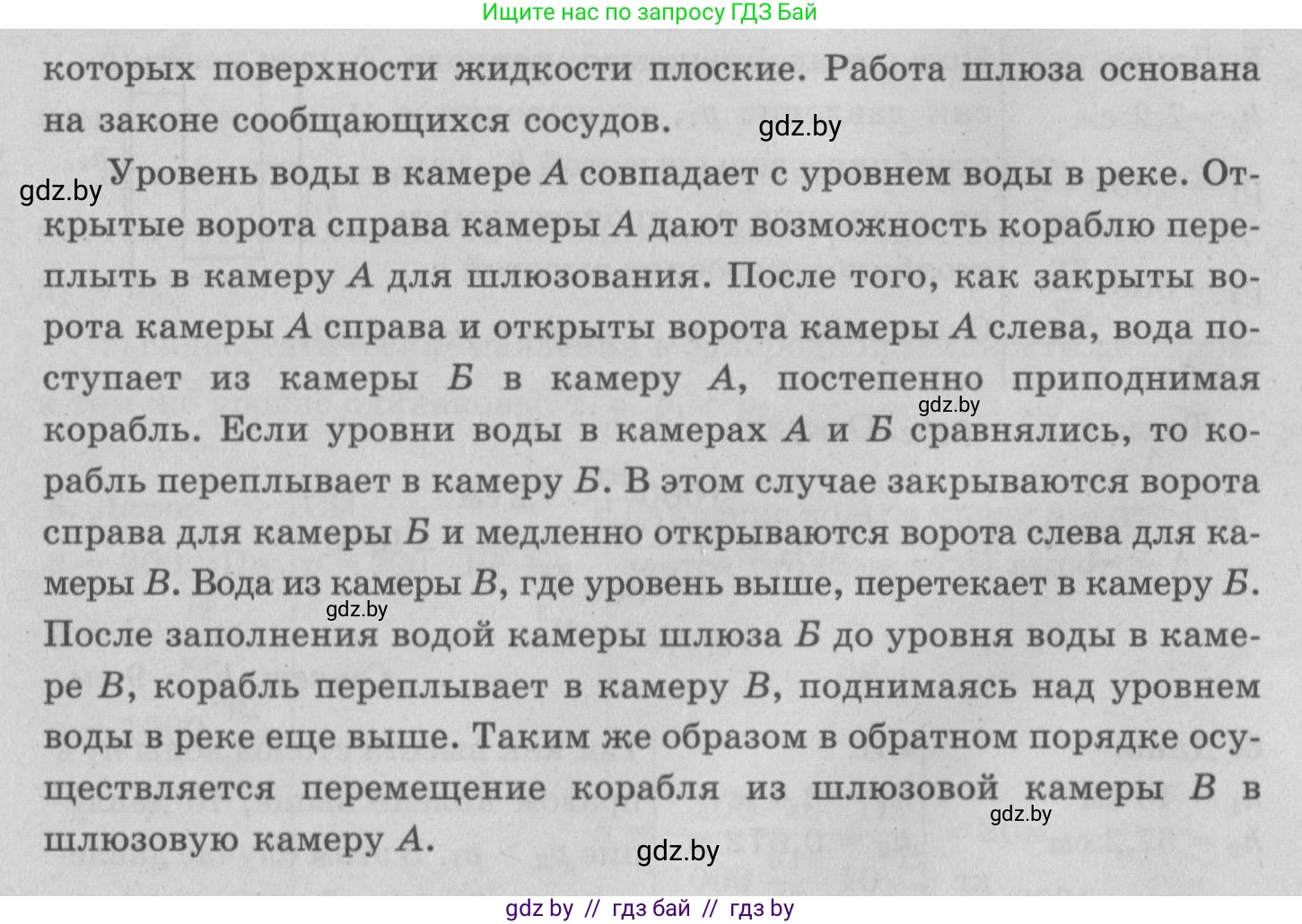

Процесс прохода корабля с нижнего уровня воды А на верхний уровень В через шлюзовую камеру Б, как показано на рисунке, происходит в три последовательных этапа.

1. Вход в шлюз. На первом этапе ворота шлюза, соединяющие камеру Б с нижним уровнем А, открыты, а ворота, ведущие к верхнему уровню В, — закрыты. Уровень воды в шлюзовой камере Б равен уровню воды в нижнем бьефе А. Корабль заходит в камеру.

2. Подъем. После того как корабль полностью разместился в камере, входные ворота со стороны уровня А закрываются. Теперь оба затвора (входной и выходной) герметично закрыты. В шлюзовую камеру Б через специальные каналы начинает поступать вода из верхнего уровня В. По мере заполнения камеры уровень воды в ней поднимается, а вместе с ним, согласно закону Архимеда, поднимается и корабль. Процесс продолжается до тех пор, пока уровень воды в камере Б не сравняется с уровнем воды В.

3. Выход из шлюза. Когда уровни воды в камере и в верхнем бьефе (уровень В) выравниваются, давление воды по обе стороны верхних ворот становится одинаковым. Это позволяет безопасно открыть верхние ворота. Корабль выходит из шлюзовой камеры и продолжает движение по верхнему уровню В.

Ответ: Проход корабля с нижнего уровня на верхний через шлюз осуществляется следующим образом: корабль заходит в шлюзовую камеру, где уровень воды соответствует нижнему уровню; затем ворота закрываются, и камера наполняется водой до верхнего уровня, поднимая судно; наконец, после выравнивания уровней открываются верхние ворота, и корабль выходит на верхний уровень воды.
