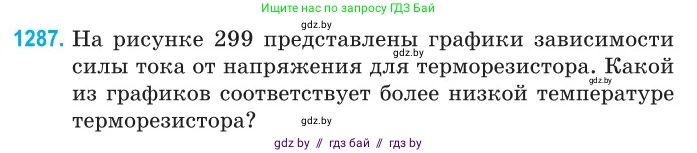

1287. На рисунке 299 представлены графики зависимости силы тока от напряжения для терморезистора. Какой из графиков соответствует более низкой температуре терморезистора?

На графике: Ось Y: $I$, Ось X: $U$, Начало координат: $0$. Линия I, Линия II.

Рис. 299

Решение

На представленных графиках показана зависимость силы тока $I$ от напряжения $U$ (вольт-амперная характеристика). Согласно закону Ома для участка цепи, сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению:

$I = \frac{U}{R}$

Отсюда сопротивление можно выразить как:

$R = \frac{U}{I}$

Для анализа графиков выберем на оси напряжений произвольное значение $U_0$. Этому напряжению на графике I соответствует сила тока $I_1$, а на графике II — сила тока $I_2$. Из рисунка видно, что $I_1 > I_2$.

Найдем сопротивления для каждого случая при этом напряжении:

$R_1 = \frac{U_0}{I_1}$

$R_2 = \frac{U_0}{I_2}$

Так как $I_1 > I_2$, а знаменатель во второй дроби меньше, то значение второй дроби будет больше. Следовательно, $R_2 > R_1$.

Терморезистор — это полупроводниковый прибор, сопротивление которого зависит от температуры. У большинства терморезисторов (с отрицательным температурным коэффициентом) сопротивление уменьшается при увеличении температуры и, наоборот, увеличивается при её понижении.

Поскольку сопротивление $R_2$ больше сопротивления $R_1$, это означает, что температура $T_2$, при которой был снят график II, ниже температуры $T_1$, при которой был снят график I ($T_2 < T_1$).

Таким образом, график II соответствует более низкой температуре терморезистора.

Ответ: График II соответствует более низкой температуре.
