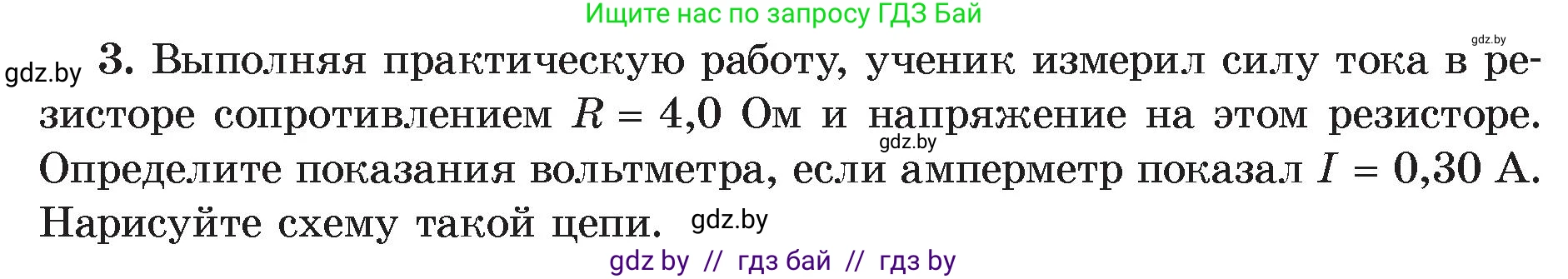

3. Выполняя практическую работу, ученик измерил силу тока в резисторе сопротивлением $R = 4,0\ \Omega$ и напряжение на этом резисторе. Определите показания вольтметра, если амперметр показал $I = 0,30\ \text{А}$. Нарисуйте схему такой цепи.

Определите показания вольтметра, если амперметр показал I = 0,30 А.

Дано:

Сопротивление резистора $R = 4,0$ Ом
Сила тока в цепи $I = 0,30$ А

Данные представлены в системе СИ, перевод не требуется.

Найти:

Напряжение на резисторе $U$ - ?

Решение:

Для определения показаний вольтметра, измеряющего напряжение на резисторе, необходимо воспользоваться законом Ома для участка цепи. Согласно этому закону, напряжение $U$ на концах проводника прямо пропорционально силе тока $I$, проходящего через него, и его сопротивлению $R$.

Математически закон Ома выражается формулой:

$U = I \cdot R$

Подставим в формулу числовые значения из условия задачи:

$U = 0,30 \, \text{А} \cdot 4,0 \, \text{Ом} = 1,2 \, \text{В}$

Следовательно, вольтметр покажет напряжение 1,2 В.

Ответ: показания вольтметра равны 1,2 В.

Нарисуйте схему такой цепи.

Для измерения силы тока и напряжения на резисторе необходимо собрать электрическую цепь, состоящую из источника тока, резистора, амперметра и вольтметра. Амперметр включается в цепь последовательно с резистором, чтобы через него проходил тот же ток. Вольтметр подключается параллельно резистору, чтобы измерить разность потенциалов на его концах.

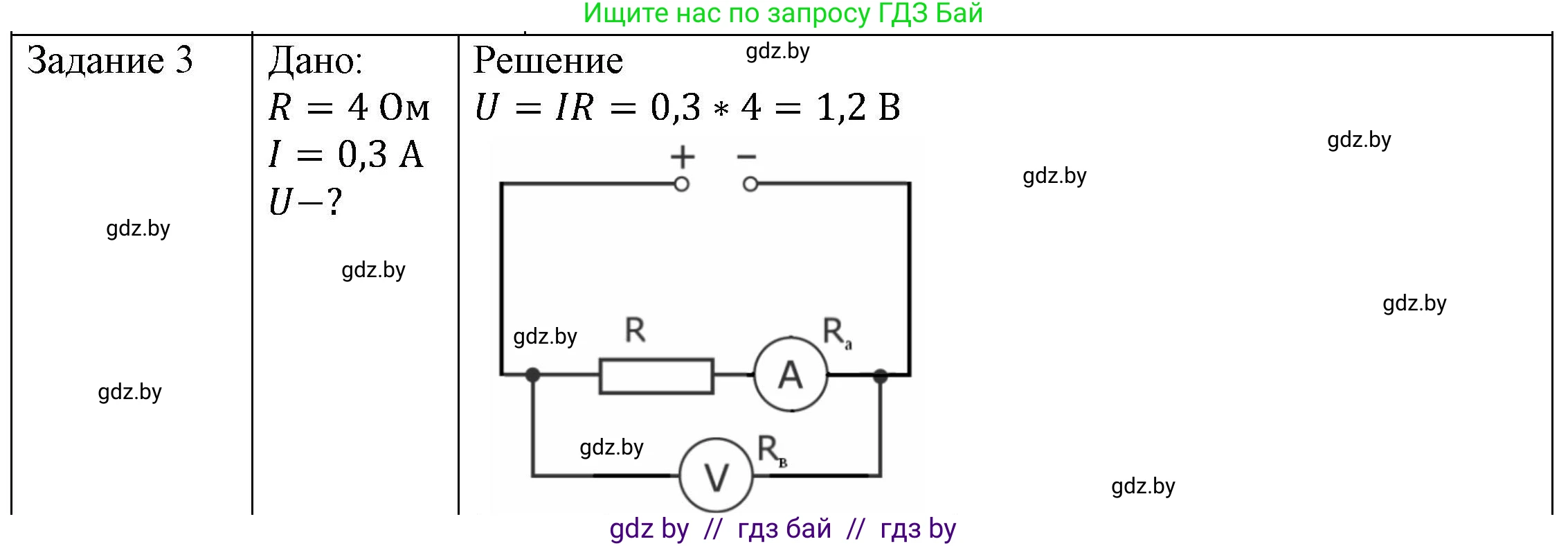

Принципиальная схема данной цепи выглядит следующим образом:

Ответ: схема электрической цепи представлена на рисунке выше.
