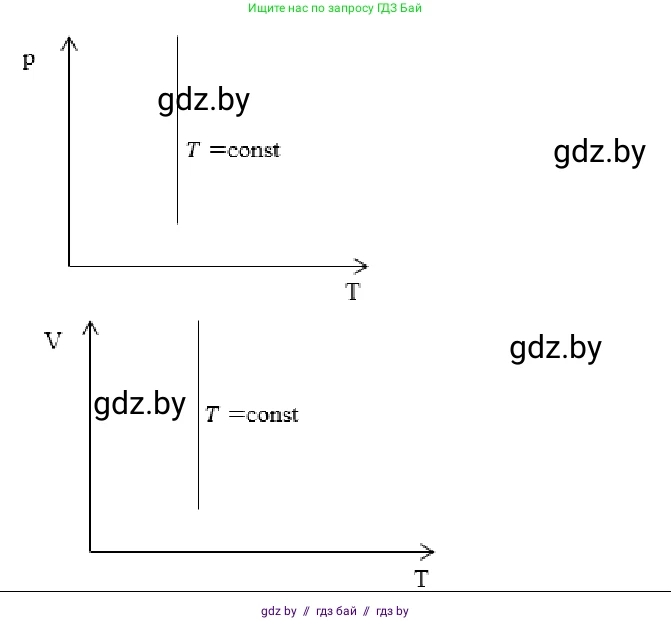

Изобразите графики изотермического процесса в координатах $(p, T)$ и $(V, T)$.

Изотермический процесс — это термодинамический процесс, который происходит в физической системе при постоянной температуре. Математически это условие записывается как $T = \text{const}$. Для идеального газа этот процесс описывается законом Бойля-Мариотта: произведение давления газа $p$ на его объем $V$ есть величина постоянная, если температура газа не меняется: $pV = \text{const}$.

в координатах (p, T)

Решение
В данной системе координат по оси абсцисс (горизонтальной оси) откладывается температура $T$, а по оси ординат (вертикальной оси) — давление $p$. Поскольку в изотермическом процессе температура $T$ не изменяется и равна некоторому постоянному значению $T_0$ ($T = T_0$), то все точки графика, изображающего этот процесс, будут иметь одну и ту же координату по оси температур, равную $T_0$. Графиком такого условия является прямая линия, перпендикулярная оси температур (оси абсцисс) и, следовательно, параллельная оси давлений (оси ординат). Эта прямая пересекает ось температур в точке $T_0$. В ходе процесса (например, при сжатии или расширении газа) точка, изображающая состояние системы, будет перемещаться по этой прямой вверх или вниз.
Ответ: График изотермического процесса в координатах ($p, T$) представляет собой прямую линию, перпендикулярную оси температур $T$.

в координатах (V, T)

Решение
В этой системе координат по оси абсцисс также откладывается температура $T$, а по оси ординат — объем $V$. Аналогично предыдущему случаю, условие постоянства температуры $T = T_0$ означает, что все точки графика процесса будут иметь одинаковую координату по оси температур, равную $T_0$. Графиком этого условия является прямая линия, перпендикулярная оси температур и, соответственно, параллельная оси объемов. Эта прямая пересекает ось температур в точке $T_0$. При изменении внешних условий точка, изображающая состояние газа, будет двигаться по этой прямой вверх или вниз.
Ответ: График изотермического процесса в координатах ($V, T$) представляет собой прямую линию, перпендикулярную оси температур $T$.
