Номер 92, страница 27 - гдз по физике 9 класс сборник задач Исаченкова, Дорофейчик

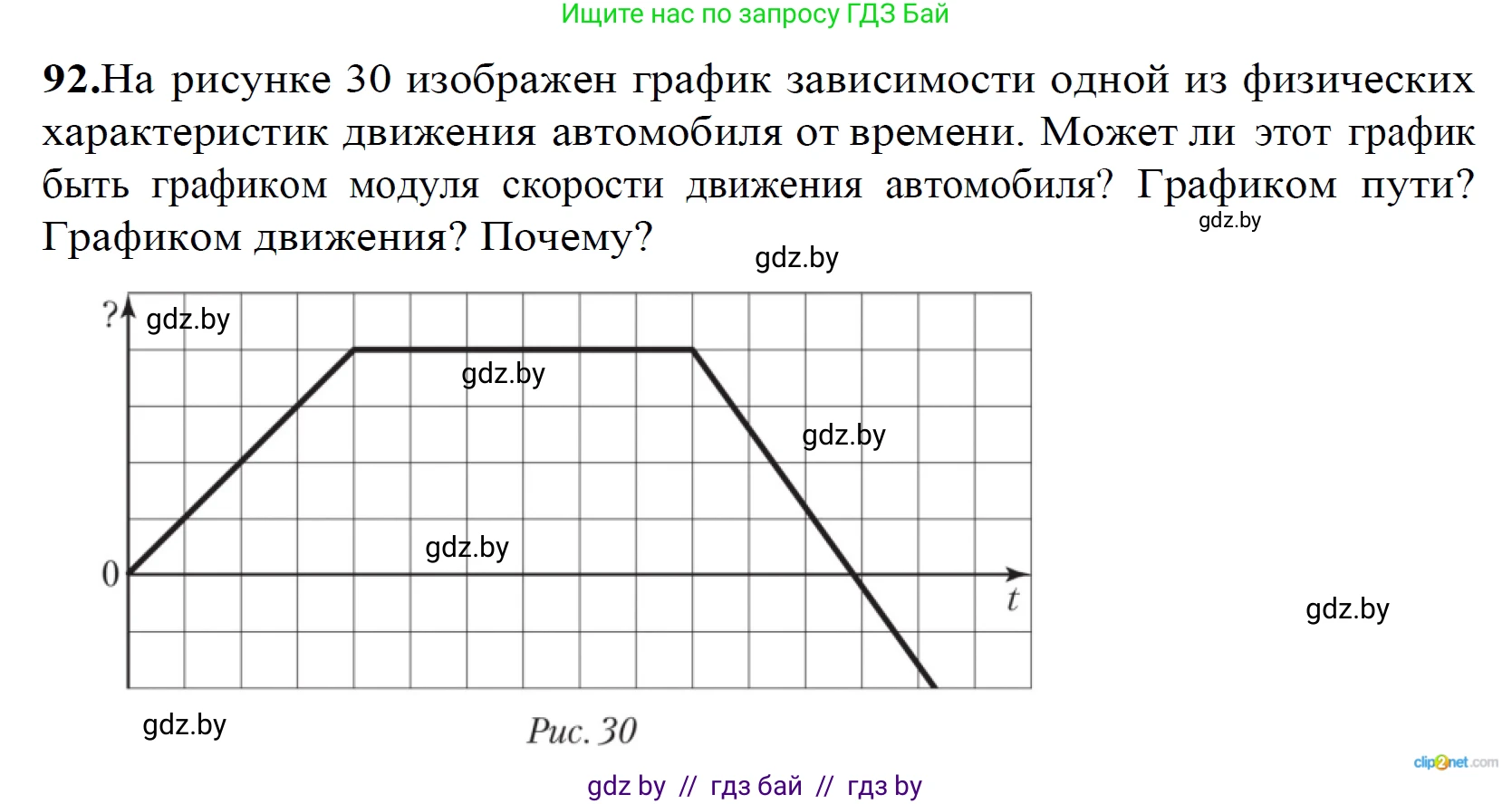

Может ли этот график быть графиком модуля скорости движения автомобиля?
Нет, данный график не может быть графиком модуля скорости. Модуль скорости (или скорость как скалярная величина) по своему определению является величиной неотрицательной, то есть $v \ge 0$. На представленном графике видно, что на последнем участке движения значение измеряемой величины становится отрицательным, что противоречит физическому смыслу модуля скорости.
Ответ: Нет, не может.

Может ли этот график быть графиком пути?
Нет, данный график не может быть графиком пройденного пути. Путь, как длина траектории, пройденной телом, является величиной, которая со временем не может уменьшаться. Путь всегда возрастает при движении или остается постоянным, если тело находится в покое. На графике показано, что после некоторого момента времени значение величины на вертикальной оси начинает убывать, что невозможно для пути.
Ответ: Нет, не может.

Может ли этот график быть графиком движения? Почему?
Да, этот график может быть графиком движения. Термин «график движения» обычно подразумевает график зависимости какой-либо кинематической величины (координаты, скорости, ускорения) от времени. Данный график может представлять собой, например, график зависимости проекции скорости от времени.
Если считать, что на вертикальной оси отложена проекция скорости $v(t)$, то движение автомобиля можно описать следующим образом:
1. На первом участке (от 0 до 4 единиц времени) скорость линейно возрастает. Это соответствует движению с постоянным положительным ускорением (равноускоренное движение).
2. На втором участке (от 4 до 8 единиц времени) скорость постоянна. Это соответствует равномерному движению (ускорение равно нулю).
3. На третьем участке (после 8 единиц времени) скорость линейно убывает. Это соответствует движению с постоянным отрицательным ускорением. Автомобиль замедляется, на мгновение останавливается (когда график пересекает ось времени), а затем начинает двигаться в обратном направлении (скорость становится отрицательной).
Такой сценарий движения (разгон, равномерное движение, торможение и движение в обратную сторону) является физически возможным и часто встречается в задачах.
Также график мог бы представлять зависимость координаты от времени $x(t)$ для движения с переменной скоростью, но интерпретация через скорость $v(t)$ для графика такой формы является более стандартной.
Ответ: Да, может. Потому что он может быть, например, графиком зависимости проекции скорости от времени, что описывает физически возможный сценарий движения автомобиля.
