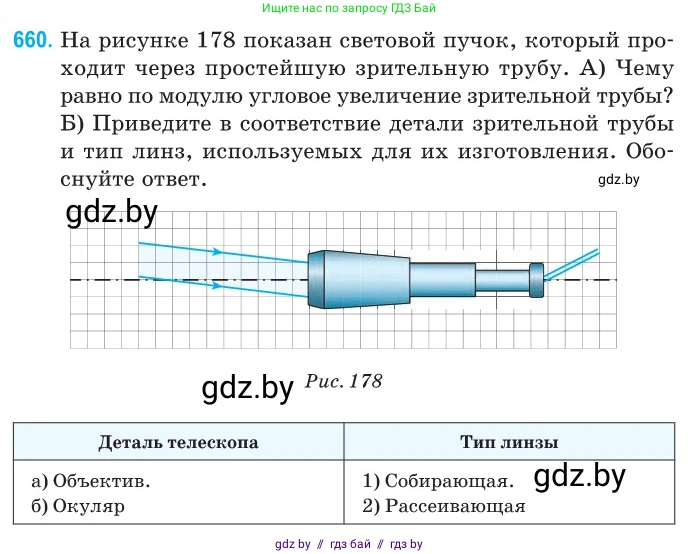

660. На рисунке 178 показан световой пучок, который проходит через простейшую зрительную трубу.

А) Чему равно по модулю угловое увеличение зрительной трубы?

Б) Приведите в соответствие детали зрительной трубы и тип линз, используемых для их изготовления. Обоснуйте ответ.

Рис. 178

Деталь телескопаТип линзы

а) Объектив. 1) Собирающая.

б) Окуляр 2) Рассеивающая

Дано:

Рисунок 178, на котором показан ход светового пучка через зрительную трубу, с координатной сеткой.

Найти:

А) $|Γ|$ — модуль углового увеличения зрительной трубы.

Б) Соответствие между деталями зрительной трубы (объектив, окуляр) и типом линз (собирающая, рассеивающая).

Решение:

А) Чему равно по модулю угловое увеличение зрительной трубы?

Угловое увеличение зрительной трубы $Γ$ определяется как отношение угла $β$, под которым виден объект через трубу, к углу $α$, под которым объект виден невооруженным глазом.

$Γ = \frac{β}{α}$

Для малых углов, которые характерны для астрономических наблюдений, это отношение можно аппроксимировать отношением тангенсов этих углов:

$Γ ≈ \frac{\tan{β}}{\tan{α}}$

Определим тангенсы углов $α$ и $β$ по сетке на рисунке. Примем, что сторона одной клетки сетки равна 1 условной единице.

Угол $α$ — это угол наклона входящего луча к главной оптической оси. Из рисунка видно, что входящий луч смещается по вертикали на 1 клетку, проходя по горизонтали 4 клетки. Следовательно:

$\tan{α} = \frac{1}{4}$

Угол $β$ — это угол наклона выходящего луча к главной оптической оси. Из рисунка видно, что выходящий луч смещается по вертикали на 1 клетку, проходя по горизонтали 1 клетку. Следовательно:

$\tan{β} = \frac{1}{1} = 1$

Модуль углового увеличения равен:

$|Γ| = |\frac{\tan{β}}{\tan{α}}| = \frac{1}{1/4} = 4$

Ответ: 4.

Б) Приведите в соответствие детали зрительной трубы и тип линз, используемых для их изготовления. Обоснуйте ответ.

Обоснование:

На рисунке изображена оптическая схема телескопа-рефрактора типа трубы Кеплера. Такой телескоп состоит из двух собирающих линз.

а) Объектив. Объектив — это линза, которая обращена к наблюдаемому объекту. Её функция — собрать свет от удаленного объекта и сформировать его действительное, уменьшенное и перевернутое изображение. На рисунке видно, что лучи, входящие в трубу, преломляются таким образом, что они сходятся к главной оптической оси. Такое преломление света обеспечивает собирающая линза.

б) Окуляр. Окуляр — это линза, в которую смотрит наблюдатель. Он работает как лупа, увеличивая изображение, построенное объективом. На схеме видно, что лучи пересекают главную оптическую ось между объективом и окуляром, образуя действительное промежуточное изображение. Окуляр, расположенный за этим изображением, преломляет лучи так, чтобы они выходили из него под большим углом к оси, чем входили. Это позволяет получить увеличенное конечное изображение. В качестве лупы используется собирающая линза.

Таким образом, и объектив, и окуляр в данной зрительной трубе являются собирающими линзами.

Установим соответствие:

а) Объектив — 1) Собирающая.

б) Окуляр — 1) Собирающая.

Ответ: а-1, б-1.
