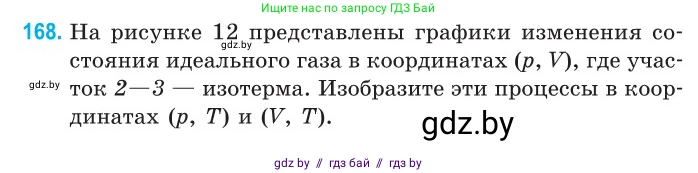

168. На рисунке 12 представлены графики изменения состояния идеального газа в координатах $(p, V)$, где участок $2-3$ — изотерма. Изобразите эти процессы в координатах $(p, T)$ и $(V, T)$.

a

б

в

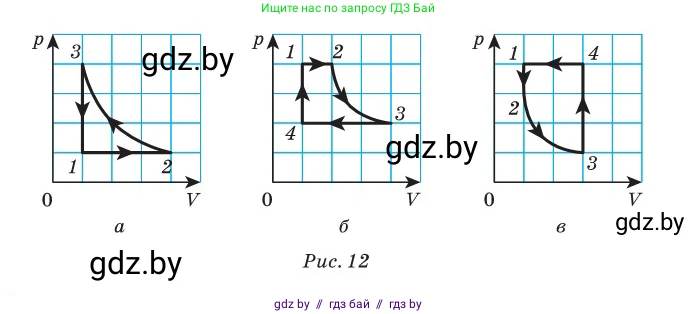

Рис. 12

Для решения задачи проанализируем каждый процесс на графиках, используя уравнение состояния идеального газа (уравнение Менделеева-Клапейрона) $pV = \nu RT$, которое можно записать как $\frac{pV}{T} = \text{const}$. Из этого уравнения следуют законы для изопроцессов:

• Изотермический процесс ($T = \text{const}$): $pV = \text{const}$.
• Изобарный процесс ($p = \text{const}$): $\frac{V}{T} = \text{const}$, или $V \propto T$.
• Изохорный процесс ($V = \text{const}$): $\frac{p}{T} = \text{const}$, или $p \propto T$.

В координатах (p, T) изохора — это прямая, проходящая через начало координат. Изобара — горизонтальная линия. Изотерма — вертикальная линия.

В координатах (V, T) изобара — это прямая, проходящая через начало координат. Изохора — вертикальная линия. Изотерма — горизонтальная линия.

Решение:

Проанализируем процессы на графике а:

1. Участок 1-2: Изобарное расширение. Давление постоянно ($p = \text{const}$), объем $V$ увеличивается. Согласно закону Гей-Люссака ($V/T = \text{const}$), температура $T$ также увеличивается. Таким образом, $T_2 > T_1$.

2. Участок 2-3: Изотермическое расширение (по условию). Температура постоянна ($T = \text{const}$), объем $V$ увеличивается, а давление $p$ уменьшается. Следовательно, $T_3 = T_2$.

3. Участок 3-1: Изохорное охлаждение. Объем постоянен ($V = \text{const}$), давление $p$ уменьшается. Согласно закону Шарля ($p/T = \text{const}$), температура $T$ также уменьшается. Таким образом, $T_1 < T_3$.

Общее соотношение температур: $T_1 < T_2 = T_3$.

Теперь построим графики в новых координатах:

График в координатах (p, T):

• 1-2: Изобара ($p = \text{const}$), температура растет. Это будет горизонтальный отрезок, направленный вправо.
• 2-3: Изотерма ($T = \text{const}$), давление падает. Это будет вертикальный отрезок, направленный вниз.
• 3-1: Изохора ($V = \text{const}$), давление и температура падают. Это будет отрезок прямой, направленной к началу координат.

График в координатах (V, T):

• 1-2: Изобара ($p = \text{const}$), объем и температура растут. Это будет отрезок прямой, направленной от начала координат.
• 2-3: Изотерма ($T = \text{const}$), объем растет. Это будет горизонтальный отрезок, направленный вправо.
• 3-1: Изохора ($V = \text{const}$), температура падает. Это будет вертикальный отрезок, направленный вниз.

Ответ: Графики в координатах (p, T) и (V, T) представляют собой замкнутые циклы, описанные выше. В координатах (p, T) цикл состоит из горизонтального отрезка (изобара 1-2), вертикального отрезка (изотерма 2-3) и отрезка прямой, проходящей через начало координат (изохора 3-1). В координатах (V, T) цикл состоит из отрезка прямой, проходящей через начало координат (изобара 1-2), горизонтального отрезка (изотерма 2-3) и вертикального отрезка (изохора 3-1).
