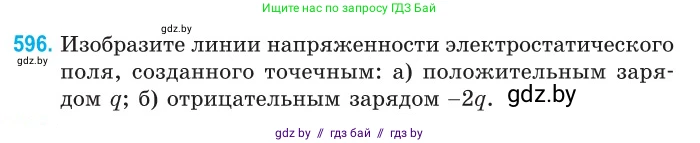

596. Изобразите линии напряженности электростатического поля, созданного точечным:
а) положительным зарядом $q$;
б) отрицательным зарядом $-2q$.

а)

Линии напряженности электростатического поля, созданного уединенным точечным положительным зарядом $q$, представляют собой прямые лучи, которые радиально расходятся от заряда в бесконечность. Направление линий, которое совпадает с направлением вектора напряженности $\vec{E}$, указывается стрелками от заряда. Густота линий, характеризующая модуль напряженности поля, уменьшается по мере удаления от заряда. Картина поля является сферически симметричной, то есть одинакова во всех направлениях от заряда.

Ответ: Линии напряженности поля точечного положительного заряда $q$ — это прямые лучи, радиально расходящиеся от заряда в бесконечность.

б)

Линии напряженности электростатического поля, созданного уединенным точечным отрицательным зарядом $-2q$, представляют собой прямые лучи, которые радиально сходятся к заряду из бесконечности. Направление линий — к заряду. Картина поля также является сферически симметричной. Важным отличием является то, что модуль заряда $|-2q| = 2q$ в два раза больше, чем в пункте а). Напряженность поля точечного заряда пропорциональна величине заряда: $E = k \frac{|Q|}{r^2}$. Следовательно, поле заряда $-2q$ в любой точке пространства в два раза сильнее поля от заряда $q$ на том же расстоянии. Чтобы графически отразить этот факт, густота линий напряженности для заряда $-2q$ должна быть в два раза больше, чем для заряда $q$. Это значит, что если для заряда $q$ мы условно изображаем $N$ линий, то для заряда $-2q$ следует изобразить $2N$ линий.

Ответ: Линии напряженности поля точечного отрицательного заряда $-2q$ — это прямые лучи, радиально сходящиеся к заряду из бесконечности, причем их густота в два раза больше, чем для поля заряда $q$.
