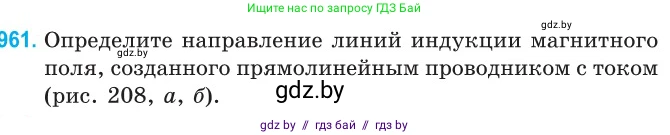

961. Определите направление линий индукции магнитного поля, созданного прямолинейным проводником с током (рис. 208, а, б).

$I$

$I$

а

б

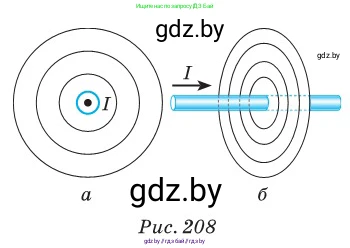

Рис. 208

Для определения направления линий индукции магнитного поля, созданного прямолинейным проводником с током, используется правило правой руки (или правило буравчика).

а)

На рисунке а показан проводник в поперечном сечении. Направление тока $I$ указано точкой в круге (⊙), что означает, что ток направлен перпендикулярно плоскости рисунка, от наблюдателя к нам. Применим правило правой руки: если большой палец правой руки направить по направлению тока (то есть на нас), то четыре согнутых пальца, обхватывающие проводник, укажут направление линий магнитной индукции. В этом случае пальцы будут загнуты против часовой стрелки.

Ответ: Линии индукции магнитного поля направлены против часовой стрелки.

б)

На рисунке б показан проводник, по которому ток $I$ течёт слева направо. Линии индукции магнитного поля представляют собой концентрические окружности, лежащие в плоскостях, перпендикулярных проводнику. Снова воспользуемся правилом правой руки: направим большой палец правой руки по направлению тока (вправо). Тогда остальные пальцы, обхватывающие проводник, покажут направление линий индукции. Они будут направлены так, что в верхней части (над проводником) линии идут от нас (за плоскость рисунка), а в нижней части (под проводником) — к нам (из плоскости рисунка).

Ответ: Линии индукции магнитного поля являются концентрическими окружностями, которые над проводником направлены от нас (за плоскость рисунка), а под проводником — к нам (из плоскости рисунка).
