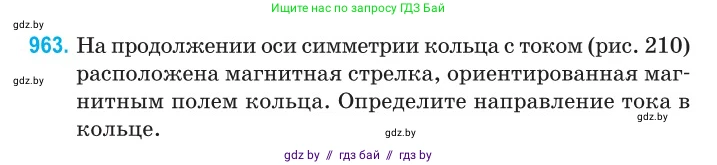

963. На продолжении оси симметрии кольца с током (рис. 210) расположена магнитная стрелка, ориентированная магнитным полем кольца. Определите направление тока в кольце.

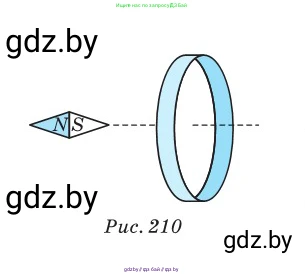

Рис. 210

Решение

Магнитная стрелка, помещенная в магнитное поле, ориентируется таким образом, что ее северный полюс (N) указывает направление силовых линий этого поля (направление вектора магнитной индукции $\vec{B}$). Из рисунка видно, что северный полюс стрелки направлен от кольца, а южный полюс (S) — к кольцу.

Это означает, что силовые линии магнитного поля, создаваемого током в кольце, выходят из той стороны кольца, которая обращена к стрелке, и направлены влево. Сторона проводника с током, из которой выходят линии магнитной индукции, является северным полюсом (N) этого проводника. Следовательно, левая сторона кольца (обращенная к стрелке) — это северный полюс, а правая — южный.

Для определения направления тока в кольце воспользуемся правилом правой руки. Если обхватить виток с током ладонью правой руки так, чтобы отогнутый большой палец был направлен по направлению линий магнитной индукции внутри витка (то есть влево, от северного полюса), то четыре согнутых пальца укажут направление тока в витке.

Применяя это правило, мысленно направляем большой палец влево. Тогда согнутые пальцы покажут, что ток в верхней части кольца течет из-за плоскости рисунка на нас, а в нижней части — в плоскость рисунка от нас. Если смотреть на кольцо со стороны магнитной стрелки (слева), то такое направление тока соответствует движению против часовой стрелки.

Ответ: Если смотреть на кольцо со стороны магнитной стрелки, ток течет против часовой стрелки.
