Номер 962, страница 213 - гдз по физике 10 класс сборник задач Дорофейчик, Белая

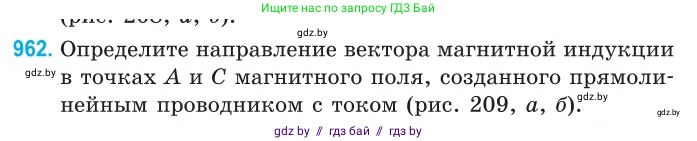

962. Определите направление вектора магнитной индукции в точках $A$ и $C$ магнитного поля, созданного прямолинейным проводником с током (рис. 209, а, б).

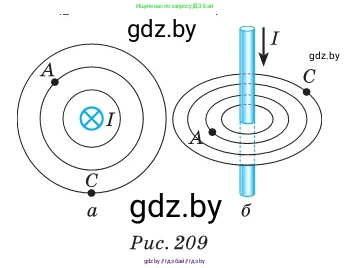

Рис. 209

Для определения направления вектора магнитной индукции $ \vec{B} $ магнитного поля, созданного прямолинейным проводником с током, используется правило правой руки (также известное как правило буравчика). Оно гласит: если направить большой палец правой руки по направлению тока в проводнике, то четыре согнутых пальца, обхватывающие проводник, укажут направление линий магнитной индукции. Вектор магнитной индукции $ \vec{B} $ в любой точке пространства направлен по касательной к линии магнитной индукции, проходящей через эту точку.

Рис. 209, а

Решение:

На рисунке «а» изображен поперечный срез проводника. Ток $I$ в нем направлен перпендикулярно плоскости рисунка, от наблюдателя. Это обозначается символом ⨂ (хвост стрелы).

Применим правило правой руки: направим большой палец правой руки от себя (за плоскость рисунка), по направлению тока. Тогда согнутые четыре пальца укажут направление линий магнитной индукции — по часовой стрелке.

Вектор магнитной индукции в каждой точке направлен по касательной к этим окружностям.

• В точке A касательная к окружности, направленная по часовой стрелке, указывает вертикально вниз.
• В точке C касательная к окружности, направленная по часовой стрелке, указывает горизонтально влево.

Ответ: В точке А вектор магнитной индукции направлен вниз, в точке С — влево.

Рис. 209, б

Решение:

На рисунке «б» ток $I$ в прямолинейном проводнике течет вертикально вниз, как показывает стрелка.

Применим правило правой руки: направим большой палец правой руки вниз, по направлению тока $I$. Согнутые пальцы, обхватывающие проводник, покажут направление линий магнитной индукции. Они представляют собой концентрические окружности в горизонтальной плоскости, и если смотреть сверху, их направление будет по часовой стрелке.

Определим направление вектора $ \vec{B} $ в заданных точках, который направлен по касательной к этим окружностям.

• Точка A находится позади проводника (на дальней от нас стороне окружности). В этой точке касательная, соответствующая направлению поля, будет направлена горизонтально вправо.
• Точка C находится справа от проводника. В этой точке касательная к окружности будет направлена от наблюдателя, перпендикулярно плоскости рисунка (за рисунок).

Ответ: В точке А вектор магнитной индукции направлен вправо, в точке С — от наблюдателя (за плоскость рисунка).
