Номер 964, страница 213 - гдз по физике 10 класс сборник задач Дорофейчик, Белая

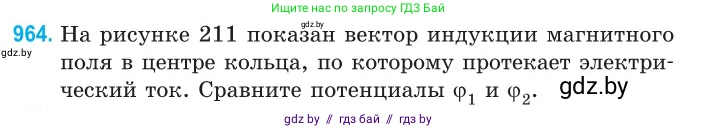

964. На рисунке 211 показан вектор индукции магнитного поля $\vec{B}$ в центре кольца, по которому протекает электрический ток. Сравните потенциалы $\varphi_1$ и $\varphi_2$.

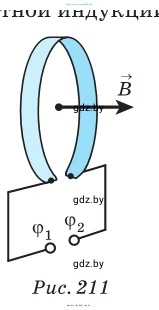

Рис. 211

Решение

Направление вектора магнитной индукции $ \vec{B} $, создаваемого электрическим током $ I $ в центре кольцевого проводника, определяется по правилу правой руки (или правилу буравчика). Если направить большой палец правой руки по направлению вектора индукции $ \vec{B} $ (в данном случае вправо), то согнутые четыре пальца укажут направление тока в кольце.

Применяя это правило, мы видим, что в верхней части кольца ток должен быть направлен на нас (из-за плоскости рисунка), а в нижней части — от нас (за плоскость рисунка).

Из рисунка видно, как к кольцу подключены клеммы. Ток входит в кольцо в точке, подключенной к клемме с потенциалом $ \varphi_2 $, течет вверх по задней стороне кольца, затем вниз по передней стороне и выходит в точке, подключенной к клемме с потенциалом $ \varphi_1 $. Таким образом, ток в кольце течет от клеммы $ \varphi_2 $ к клемме $ \varphi_1 $.

По определению, электрический ток в цепи направлен от точки с более высоким потенциалом к точке с более низким потенциалом. Поскольку ток течет от клеммы, имеющей потенциал $ \varphi_2 $, к клемме с потенциалом $ \varphi_1 $, следовательно, потенциал $ \varphi_2 $ больше потенциала $ \varphi_1 $.

Ответ: $ \varphi_2 > \varphi_1 $.
