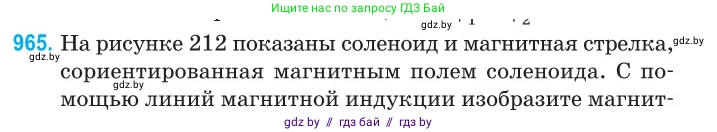

965. На рисунке 212 показаны соленоид и магнитная стрелка, сориентированная магнитным полем соленоида. С помощью линий магнитной индукции изобразите магнитное поле соленоида.

Рис. 212

Решение

Положение магнитной стрелки позволяет определить полюсы соленоида. Северный полюс магнитной стрелки, обозначенный буквой N, всегда указывает направление линий магнитной индукции внешнего поля. В то же время, северный полюс стрелки притягивается к южному полюсу магнита (в данном случае соленоида), так как разноименные полюса притягиваются. На рисунке 212 северный полюс стрелки указывает на правый торец соленоида. Следовательно, правый торец соленоида является его южным полюсом (S), а левый, соответственно, – северным полюсом (N).

Линии магнитной индукции представляют собой замкнутые кривые. Вне магнита (соленоида) они направлены от северного полюса к южному, а внутри – от южного к северному. Таким образом, для данного соленоида линии магнитной индукции будут выходить из его левого торца (N), огибать соленоид снаружи и входить в его правый торец (S). Внутри соленоида, где поле практически однородно, линии магнитной индукции будут представлять собой параллельные прямые, направленные от правого торца (S) к левому (N).

Ответ:

Магнитное поле соленоида изображается следующим образом: левый торец соленоида является северным полюсом (N), а правый — южным (S). Линии магнитной индукции выходят из левого торца, изгибаются и входят в правый торец. Внутри соленоида линии направлены от правого торца к левому.
