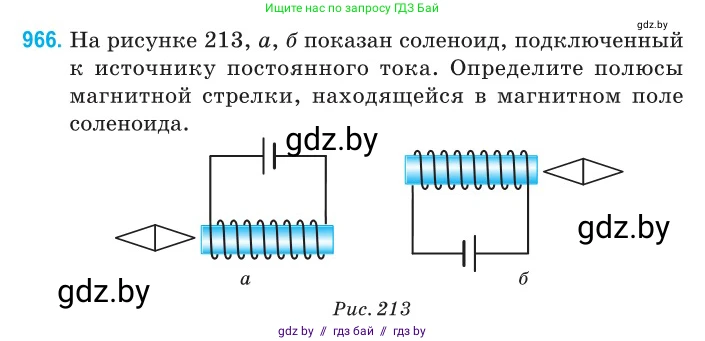

966. На рисунке 213, а, б показан соленоид, подключенный к источнику постоянного тока. Определите полюсы магнитной стрелки, находящейся в магнитном поле соленоида.

а

б

Рис. 213

Решение

Для определения полюсов магнитной стрелки необходимо сначала определить направление магнитного поля, создаваемого соленоидом. Направление магнитного поля соленоида определяется с помощью правила правой руки.

а) В цепи на рисунке а электрический ток течет от положительного полюса источника (длинная черта) к отрицательному (короткая черта). Направляем ток по цепи: от верхнего вывода источника, вправо, вниз, затем через витки соленоида влево (ток в верхней части витков направлен на нас и влево), и вверх к нижнему выводу источника.
Применим правило правой руки: если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены по току в витках (в данном случае пальцы указывают влево по верхним виткам), то отставленный большой палец покажет направление на северный полюс (N). Таким образом, левый конец соленоида является северным полюсом (N), а правый — южным (S).
Магнитная стрелка расположена слева от соленоида, то есть у его северного полюса. Разноименные полюса притягиваются, а одноименные отталкиваются. Поэтому южный полюс (S) магнитной стрелки притянется к северному полюсу (N) соленоида, а северный полюс (N) стрелки оттолкнется от него. Следовательно, конец стрелки, ближайший к соленоиду (правый), будет южным полюсом, а дальний (левый) — северным.
Ответ: левый конец магнитной стрелки — северный полюс (N), правый конец — южный полюс (S).

б) В цепи на рисунке б ток течет от положительного полюса источника (справа) к отрицательному (слева). Ток в верхней части витков соленоида направлен влево.
Применим правило правой руки аналогично пункту а. Обхватываем соленоид правой рукой, направляя четыре пальца по току в витках (влево по верхним виткам). Отставленный большой палец укажет влево. Следовательно, левый конец соленоида — это северный полюс (N), а правый — южный (S).
Магнитная стрелка расположена справа от соленоида, то есть у его южного полюса (S). Северный полюс (N) магнитной стрелки притянется к южному полюсу (S) соленоида, а южный полюс (S) стрелки оттолкнется. Таким образом, конец стрелки, ближайший к соленоиду (левый), будет северным полюсом, а дальний (правый) — южным.
Ответ: левый конец магнитной стрелки — северный полюс (N), правый конец — южный полюс (S).
